Kartmaterial för ansökan om ny avloppansläggning

Av det kartmaterial som du skickar med din ansökan ska det framgå var
anläggningens delar är placerade i förhållande till exempelvis bebyggelse, avstånd
mellan anläggningen och dricksvattentäkter eller energibrunnar

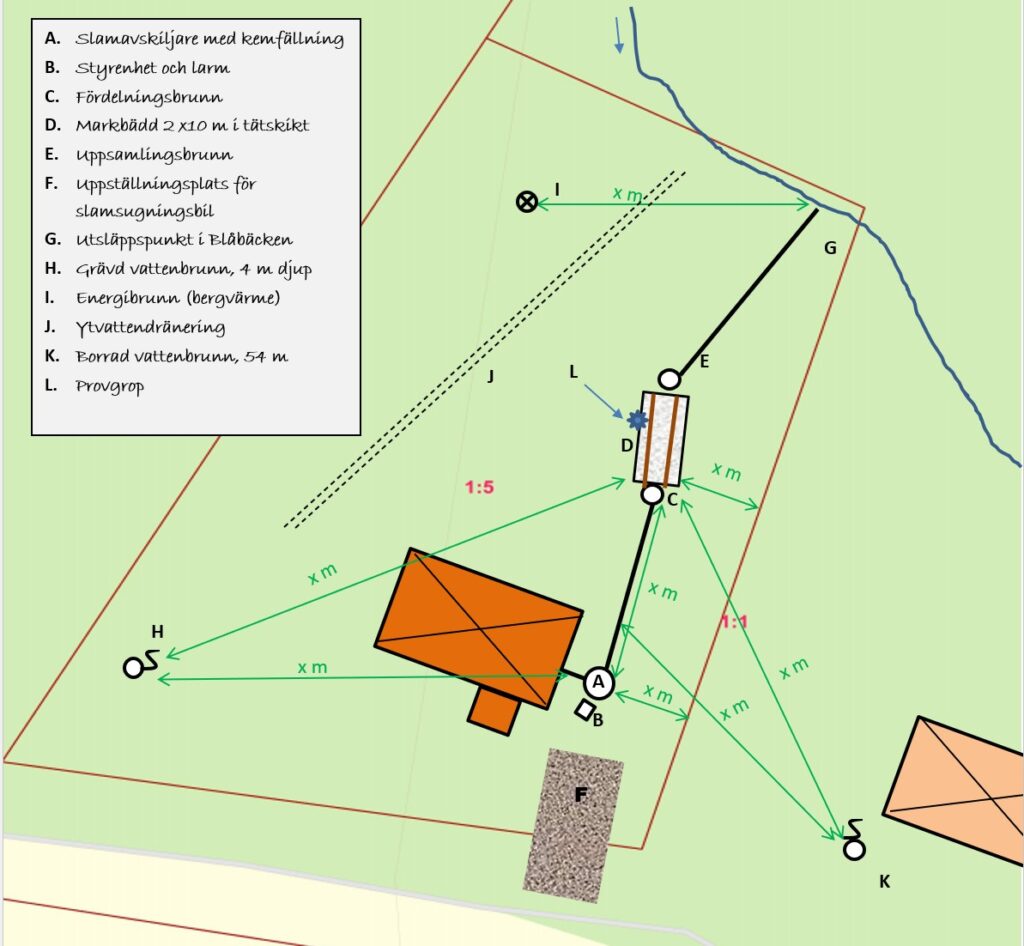

Du kan skicka in en situationsplan på ca 1:400 där för själva anläggningen, och en
mer översiktlig karta där du ritar in dricksvattentäkter på grannfastigheter.
I en situationsplan ska detta framgå:

• fastighetsgränser
• placering av komponenter i avloppsanläggningen till exempel
  ledningsdragningar och eventuellt grundvattenrör
• provgrop
• plats för slamhämtningsfordon

I samma karta eller i separat översiktskarta ska det framgå placering av:

• byggnader och fastighetsgränser
• ytvatten (till exempel sjö, dike och bäck)
• badplats
• dricksvattentäkter/brunnar
• energibrunnar
• andra avloppsanläggningar

Kartunderlag

Du kan välja att beställa en situationsplan från kommunens mätenhet mot en avgift.

Det går också bra att använda Lantmäteriets karttjänst, antingen för att skriva ut en karta att rita på, eller rita direkt i karttjänsten och spara som pdf.
