Kartmaterial för ansökan om omprövning

Av det kartmaterial som du skickar med din ansökan ska det framgå var
anläggningens delar är placerade i förhållande till exempelvis bebyggelse, avstånd
mellan anläggningen och dricksvattentäkter eller energibrunnar

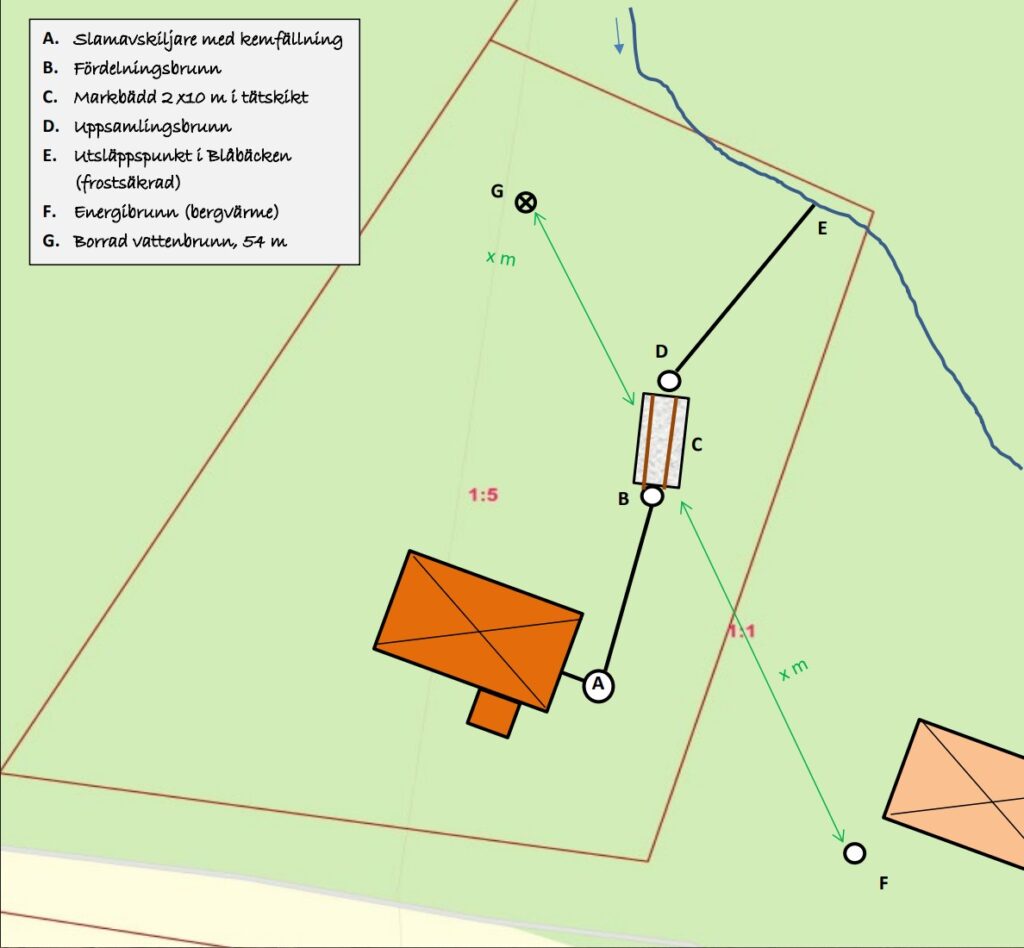

Du kan skicka in en situationsplan på ca 1:400 där för själva anläggningen, och en
mer översiktlig karta där du ritar in dricksvattentäkter på grannfastigheter.
I en situationsplan ska detta framgå:

• fastighetsgränser
• placering av komponenter i avloppsanläggningen till exempel
  ledningsdragningar och eventuellt grundvattenrör

I samma karta eller i separat översiktskarta ska det framgå placering av:

• byggnader och fastighetsgränser
• ytvatten (till exempel sjö, dike och bäck)
• badplats
• dricksvattentäkter/brunnar
• energibrunnar
• andra avloppsanläggningar

Kartunderlag

Du kan beställa en situationsplan från kommunens mätenhet mot en avgift:

Det går också bra att använda Lantmäteriets karttjänst, antingen för att skriva ut en karta att rita på, eller rita direkt i karttjänsten och spara som pdf.

Instruktion till Lantmäteriets karttjänst
